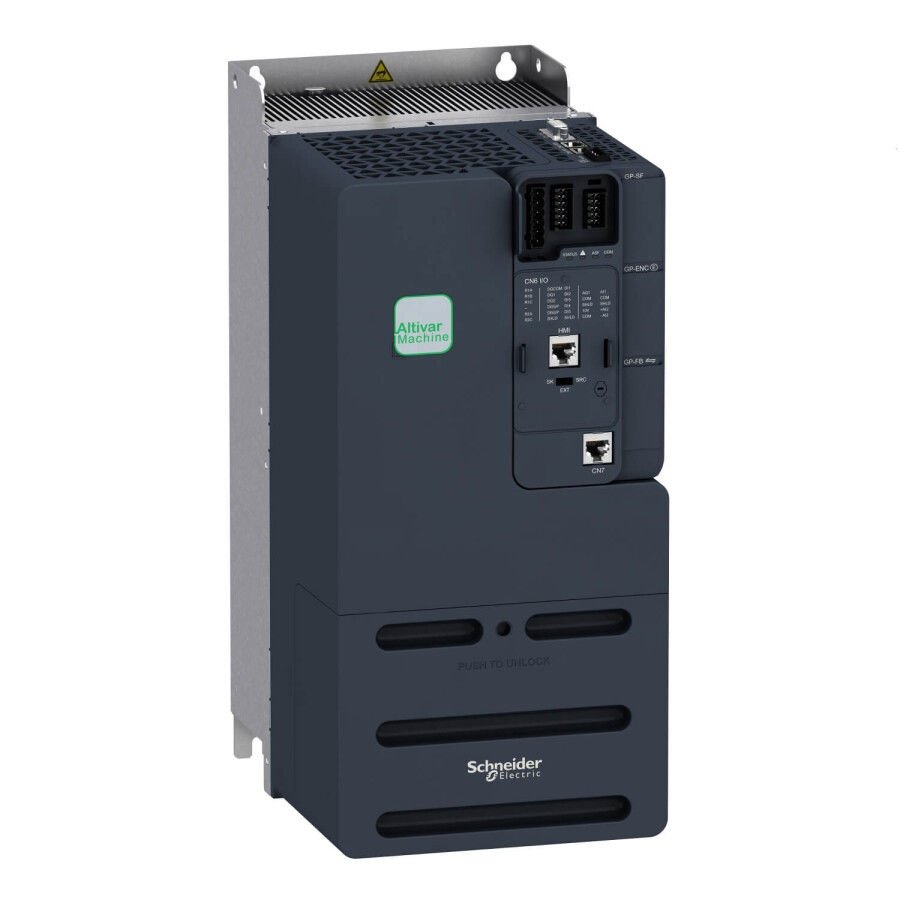

SCHNEIDER ATV340D22N4 22 kW TRİFAZE HIZ KONTROL
Teknik Özellikler
| Ürün serisi | Altivar Machine ATV340 |
|---|---|
| Ürün ya da bileşen tipi | Değişken hızlı sürücü |
| ürüne özel uygulama | Makine |
| model | Standart tip |
| Montaj Tipi | Pano montajı |
| haberleşme port protokolü | Modbus seri |
| seçenek kartı | Iletişim modülü, Profibus DP V1 Iletişim modülü, Profinet Iletişim modülü, DeviceNet Iletişim modülü, CANopen Iletişim modülü, EtherCAT |
| fazların ağ sayısı | 3 faz |
| besleme frekansı | 50...60 Hz +/- 5 % |
| [Us] nominal besleme gerilimi | 380...480 V % - 15...10 |
| nominal çıkış akımı | 46,0 A |
| motor gücü kW | 30 kW için normal şart 22 kW için Ağır şart |
| motor gücü hp | 40 hp için normal şart 30 hp için Ağır şart |
| EMC filtresi | Sınıf C3 EMC filtresi entegre |
| IP koruma sınıfı | IP20 |
| Dijital giriş sayısı | 5 |
|---|---|
| Dijital giriş tipi | PTI darbe girişi olarak programlanabilir: 0…30 kHz, 24 V DC (30 V) DI1...DI5 güvenli tork kapatma, 24 V DC (30 V), empedans: 3,5 kOhm programlanabilir |
| number of preset speeds | 16 önceden ayarlı hız |
| Dijital çıkış sayısı | 2,0 |
| Dijital çıkış tipi | Programmable output DQ1, DQ2 30 V DC 100 mA |
| analog giriş sayısı | 2 |
| analog giriş tipi | AI1 yazılım-yapılandırılabilir akım: 0...20 mA, empedans: 250 Ohm, çözünürlük 12 bit AI1 software-configurable temperature probe or water level sensor AI1 yazılım-yapılandırılabilir gerilim: 0...10 V DC, empedans: 31.5 kOhm, çözünürlük 12 bit AI2 yazılım-yapılandırılabilir gerilim: - 10...10 V DC, empedans: 31.5 kOhm, çözünürlük 12 bit |
| analog çıkış sayısı | 2 |
| analog çıkış tipi | Yazılım-yapılandırılabilir gerilim AQ1: 0...10 V DC empedans 470 Ohm, çözünürlük 10 bit Yazılım-yapılandırılabilir akım AQ1: 0...20 mA empedans 500 Ohm, çözünürlük 10 bit |
| röle çıkış sayısı | 2 |
| çıkış gerilimi | <= güç besleme gerilimi |
| röle çıkış tipi | Röle çıkışları R1A Röle çıkışları R1C elektriksel dayanıklılık 100000 cycles Röle çıkışları R2A Röle çıkışları R2C elektriksel dayanıklılık 100000 cycles |
| maksimum anahtarlama akımı | Röle çıkışı R1C üzerinde dirençli yük, cos phi = 1: 3 A -de 250 V AC Röle çıkışı R1C üzerinde dirençli yük, cos phi = 1: 3 A -de 30 V DC Röle çıkışı R1C üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 250 V AC Röle çıkışı R1C üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 30 V DC Röle çıkışı R2C üzerinde dirençli yük, cos phi = 1: 5 A -de 250 V AC Röle çıkışı R2C üzerinde dirençli yük, cos phi = 1: 5 A -de 30 V DC Röle çıkışı R2C üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 250 V AC Röle çıkışı R2C üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 30 V DC |
| minimum anahtarlama akımı | Röle çıkışı R1B: 5 mA -de 24 V DC Röle çıkışı R2C: 5 mA -de 24 V DC |
| fiziksel arayüz | 2 telli RS 485 |
| konnektör tipi | 1 RJ45 |
| erişim yöntemi | Slave Modbus RTU |
| iletim hızı | 4,8 kbit/sn 9,6 kbit/sn 19,2 kbit/sn 38,4 kbit/sn |
| iletim çerçevesi | RTU |
| adreslerin sayısı | 1…247 |
| veri biçimi | 8 bit, yapılandırılabilir tek, çift veya paritesiz |
| polarizasyon tipi | Empedans yok |
| 4 kadranlı çalışma mümkün | Doğru |
| asenkron motor kontrol profili | Değişken moment standardı Sabit tork standartı Optimum moment modu |
| senkron motor kontrol profili | Sabit mıknatıslı motor Relüktans motor |
| kirletme derecesi | 2 'e uygunIEC 61800-5-1 |
| Maksimum çıkış frekansı | 0,599 kHz |
| hızlanma ve yavaşlama rampaları | 0,01...9999 sn arasında ayrı olarak doğrusal ayarlanabilir S, U veya özelleştirilmiş |
| motor kayma kompanzasyonu | Ayarlanabilir Bastırılabilir Otomatik her türlü yük Sürekli mıknatıslı motor yasasında bulunmaz |
| anahtarlama frekansı | 2...16 kHz ayarlanabilir 6...16 kHz değer kaybı faktörü ile |
| nominal anahtarlama frekansı | 4 kHz |
| durana kadar frenleme | DC enjeksiyon ile |
| Fren kesici entegre | Doğru |
| hat akımı | 60,1 A -de 380 V (normal şart) 48,6 A -de 480 V (normal şart) 63,5 A -de 380 V (Ağır şart) 50,6 A -de 480 V (Ağır şart) |
| hat akımı | 63,5 A -de 380 V hat bobini olmadan (Ağır şart) 50,5 A -de 480 V hat bobini olmadan (Ağır şart) 67,9 A -de 480 V harici hat bobini ile (normal şart) 54,4 A -de 380 V harici hat bobini ile (Ağır şart) 64,1 A -de 480 V harici hat bobini ile (Ağır şart) 50,8 A -de 380 V harici hat bobini ile (normal şart) |
| Maksimum Giriş Akımı | 63,5 A |
| Maksimum çıkış voltajı | 480 V |
| görünen güç | 45,1 kVA -de 480 V (normal şart) 42,1 kVA -de 480 V (Ağır şart) |
| maksimum geçici akım | 68,2 A süresince 60 s (normal şart) 69 A süresince 60 s (Ağır şart) 83,7 A süresince 2 s (normal şart) 83 A süresince 2 s (Ağır şart) |
| elektrikli bağlantı | Vidalı terminal, kelepçeleme kapasitesi: 0,2...2,5 mm² için kontrol Vidalı terminal, kelepçeleme kapasitesi: 6...25 mm² için motor Vidalı terminal, kelepçeleme kapasitesi: 10...25 mm² için line side Vidalı terminal, kelepçeleme kapasitesi: 10...25 mm² için DC barası |
| muhtemel hat Isc | 22 kA |
| Yüksek aşırı yükte temel yük akımı | 46,0 A |
| Düşük aşırı yükte temel yük akımı | 62,0 A |
| W cinsinden güç dağılımı | Doğal konveksiyon: 28 W -de 380 V 4 kHz (Ağır şart) Zorlamalı konveksiyon: 486 W -de 380 V 4 kHz (Ağır şart) Doğal konveksiyon: 39 W -de 380 V 4 kHz (normal şart) Zorlamalı konveksiyon: 631 W -de 380 V 4 kHz (normal şart) |
| elektrikli bağlantı | Kontrol: vidalı terminal 0,2...2,5 mm²/AWG 24...AWG 12 Motor: vidalı terminal 6...25 mm²/AWG 8...AWG 3 Hat tarafı: vidalı terminal 10...25 mm²/AWG 6...AWG 3 DC barası: vidalı terminal 10...25 mm²/AWG 6...AWG 3 |
| Güvenlik fonksiyonu Güvenli Yön (SDI) ile | Doğru |
| Güvenlik fonksiyonu ile Güvenli Çalışma Durdurma (SOS) | Doğru |
| Güvenlik fonksiyonu Güvenli Konum (SP) ile | Yanlış |
| Güvenlik fonksiyonu ile Güvenli programlanabilir lojik | Yanlış |
| Güvenlik fonksiyonu ile Güvenli Hız İzleyici (SSM) | Yanlış |
| Güvenlik fonksiyonu Güvenli Durdurma 1 (SS1) ile | Yanlış |
| Sft fct Güvenli Durdurma 2 (SS2) ile | Doğru |
| Güvenlik fonksiyonu ile Güvenli tork kapalı (STO) | Yanlış |
| Kapalı göstergeli | Doğru |
| Güvenlik fonksiyonu ile Güvenli fren yönetimi (SBC/SBT) | Yanlış |
| Güvenlik fonksiyonu ile Güvenli Sınırlı Konum (SLP) | Yanlış |
| koruma tipi | Termal koruma: motor Güvenli tork kapatma: motor Motor phase loss: motor Termal koruma: sürücü Güvenli tork kapatma: sürücü Aşırı ısınma: sürücü Aşırı akım: sürücü Output overcurrent between motor phase and earth: sürücü Output overcurrent between motor phases: sürücü Short-circuit between motor phase and earth: sürücü Motor fazları arasındaki kısa devre: sürücü Motor phase loss: sürücü DC Bus overvoltage: sürücü Hat besleme aşırı gerilimi: sürücü Hat besleme düşük gerilimi: sürücü Input supply loss: sürücü Exceeding limit speed: sürücü Kontrol devresinde kesme: sürücü |
| Genişlik | 180,0 mm |
| Yükseklik | 385,0 mm |
| Derinlik | 249,0 mm |
| Ürün ağırlığı | 10,2 kg |
| sürekli çıkış akımı | 62 A -de 4 kHz için normal şart 46 A -de 4 kHz için Ağır şart |
| çalışma yüksekliği | <= 3000 m with current derating above 1000m |
|---|---|
| Çalışma konumu | Dikey +/- 10 derece |
| Ürün sertifikaları | UL CSA TÜV EAC CTick |
| İşaretleme | CE |
| Standartlar | IEC 61800-3 IEC 61800-5-1 IEC 60721-3 IEC 61508 IEC 13849-1 UL 618000-5-1 UL 508C |
| montaj stili | Soğutma bloklu |
| elektromanyetik uyumluluk | Elektrostatik deşarj bağışıklık testi seviye 3 'e uygunIEC 61000-4-2 Yayılmalı, radyo frekansı elektromanyetik alan bağışıklık testi seviye 3 'e uygunIEC 61000-4-3 Elektrik hızlı geçici/patlama bağışıklık testi seviye 4 'e uygunIEC 61000-4-4 1,2/50 µs - 8/20 µs kesinti bağışıklık testi seviye 3 'e uygunIEC 61000-4-5 Iletimli radyo frekansı bağışıklık testi seviye 3 'e uygunIEC 61000-4-6 |
| Çevre sınıfı (çalışma sırasında) | IEC 60721-3-3'e göre sınıf 3C3 IEC 60721-3-3'e göre sınıf 3S3 |
| Darbe etkisi altında maksimum hızlanma (çalışma sırasında) | 70 m/sn² 22 ms'de |
| Titreşimsel stres altında maksimum hızlanma (çalışma sırasında) | 5 m/sn² 9...200 Hz'de |
| Titreşimli yük altında maksimum sapma (çalışma sırasında) | 2...9 Hz'de 1,5 mm |
| İzin verilen bağıl nem (depolama sırasında) | EN 60721-3'e göre sınıf 3K5 |
| soğutma havası hacmi | 128,0 m3/h |
| soğutmanın tipi | Zorlamalı konveksiyon |
| aşırı gerilim kategorisi | Sınıf III |
| düzenleme döngüsü | Ayarlanabilir PID regülatör |
| gürültü seviyesi | 56,7 dB |
| kirletme derecesi | 2 |
| Pil tasarım ömrü | -40…70 °C |
| çalışma için ortam hava sıcaklığı | -15…50 °C olmadan (dikey konum) 50…60 °C değer kaybı faktörü ile (dikey konum) |
| Depolama ortam koşulları | -40…70 °C |
| yalıtım | Güç ve kontrol arasındaki terminaller |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 30,000 cm |
| Package 1 Width | 56,000 cm |
| Package 1 Length | 34,000 cm |
| Package 1 Weight | 11,900 kg |
| Unit Type of Package 2 | P06 |
| Number of Units in Package 2 | 2 |
| Package 2 Height | 75,000 cm |
| Package 2 Width | 60,000 cm |
| Package 2 Length | 80,000 cm |
| Package 2 Weight | 36,800 kg |
