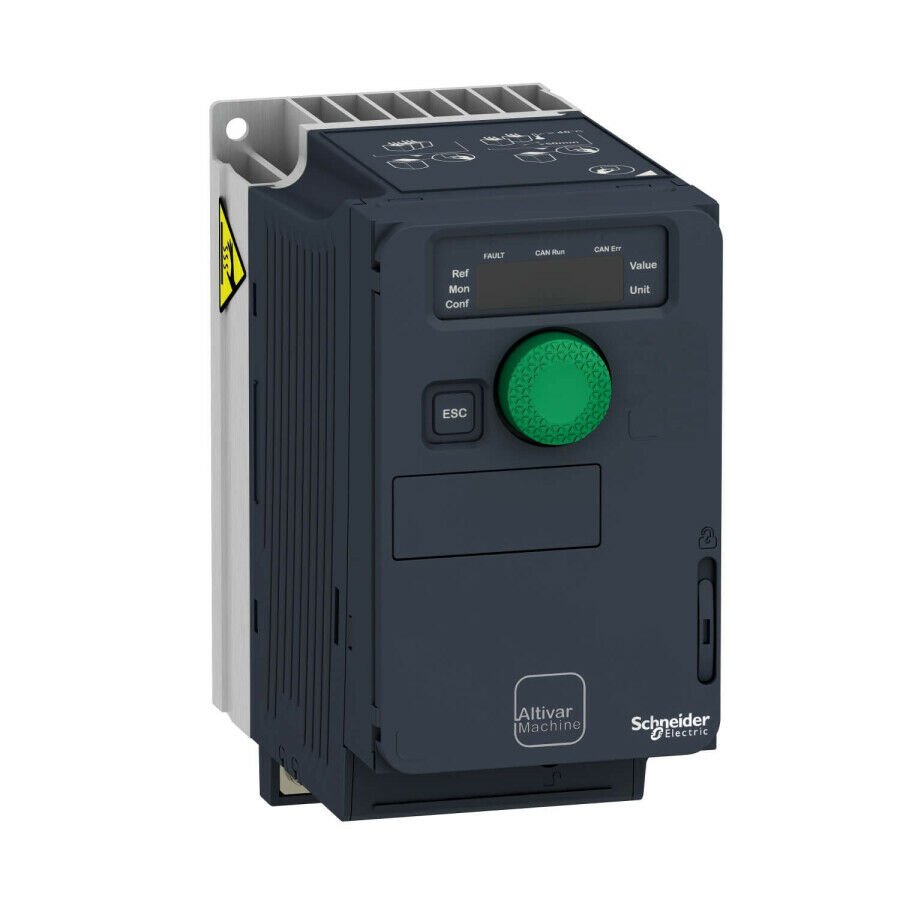

SCHNEIDER ATV320U06M2C 0.55 kW MONOFAZE HIZ KONTROL

Kategori
Stok Kodu
F9H3JH6WNH
Ürün Paylaş :

Teknik Özellikler

Ana
Ürün serisi Altivar Machine ATV320
Ürün ya da bileşen tipi Değişken hızlı sürücü
ürüne özel uygulama Yüksek güçlü makineler
model Standart tip
sürücü biçimi Kompakt
Montaj Tipi Duvara monte
haberleşme port protokolü Modbus seri
CANopen
seçenek kartı Iletişim modülü, CANopen
Iletişim modülü, EtherCAT
Iletişim modülü, Profibus DP V1
Iletişim modülü, Profinet
Iletişim modülü, Ethernet Powerlink
Iletişim modülü, Ethernet/IP
Iletişim modülü, DeviceNet
[Us] nominal besleme gerilimi 200...240 V % - 15...10
nominal çıkış akımı 3,7 A
motor gücü kW 0,55 kW için Ağır şart
EMC filtresi Sınıf C2 EMC filtresi entegre
IP koruma sınıfı IP20
Tamamlayıcı
Dijital giriş sayısı 7
Dijital giriş tipi STO güvenli tork kapatma, 24 V DC, empedans: 1,5 kOhm
DI1...DI6 lojik girişler, 24 V DC (30 V)
DI5 darbe girişi olarak programlanabilir: 0…30 kHz, 24 V DC (30 V)
Dijital giriş lojiği Pozitif lojik (kaynak)
Negatif lojik (blok)
Dijital çıkış sayısı 3
Dijital çıkış tipi Açık kollektör DQ+ 0…1 kHz 30 V DC 100 mA
Açık kollektör DQ- 0…1 kHz 30 V DC 100 mA
analog giriş sayısı 3
analog giriş tipi AI1 gerilim: 0...10 V DC, empedans: 30 kOhm, çözünürlük 10 bit
AI2 çift kutuplu diferansiyel gerilim: +/- 10 V DC, empedans: 30 kOhm, çözünürlük 10 bit
AI3 akım: 0...20 mA (veya 4-20 mA, x-20 mA, 20-x mA veya yapılandırmy göre diğer modeller), empedans: 250 Ohm, çözünürlük 10 bit
analog çıkış sayısı 1
analog çıkış tipi Yazılım-yapılandırılabilir akım AQ1: 0...20 mA empedans 800 Ohm, çözünürlük 10 bit
Yazılım-yapılandırılabilir gerilim AQ1: 0...10 V DC empedans 470 Ohm, çözünürlük 10 bit
röle çıkış tipi Yapılandırılabilir röle lojiki R1A 1 NA elektriksel dayanıklılık 100000 cycles
Yapılandırılabilir röle lojiki R1B 1 NK elektriksel dayanıklılık 100000 cycles
Yapılandırılabilir röle lojiki R1C
Yapılandırılabilir röle lojiki R2A 1 NA elektriksel dayanıklılık 100000 cycles
Yapılandırılabilir röle lojiki R2C
maksimum anahtarlama akımı Röle çıkışı R1A, R1B, R1C üzerinde dirençli yük, cos phi = 1: 3 A -de 250 V AC
Röle çıkışı R1A, R1B, R1C üzerinde dirençli yük, cos phi = 1: 3 A -de 30 V DC
Röle çıkışı R1A, R1B, R1C, R2A, R2C üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 250 V AC
Röle çıkışı R1A, R1B, R1C, R2A, R2C üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 30 V DC
Röle çıkışı R2A, R2C üzerinde dirençli yük, cos phi = 1: 5 A -de 250 V AC
Röle çıkışı R2A, R2C üzerinde dirençli yük, cos phi = 1: 5 A -de 30 V DC
minimum anahtarlama akımı Röle çıkışı R1A, R1B, R1C, R2A, R2C: 5 mA -de 24 V DC
erişim yöntemi Slave CANopen
4 kadranlı çalışma mümkün Doğru
asenkron motor kontrol profili Gerilim/frekans oranı, 5 nokta
Sensörsüz akı vektör kontrolü, standart
Gerilim/frekans oranı - Enerji Tasarrufu, karesel U/f
Sensörsüz vektör akı kontrolü - Enerji Tasarrufu
Gerilim/frekans oranı, 2 nokta
senkron motor kontrol profili Sensörsüz vektör kontrolü
geçici aşırı moment 170…200 % nominal motor torku
Maksimum çıkış frekansı 0,599 kHz
hızlanma ve yavaşlama rampaları Lineer
U
S
CUS
Rampa anahtarlama
Hızlanma/yavaşlama rampası uyarlaması
DC enjeksiyonlu hızlanma/yavaşlama otomatik durdurma
motor kayma kompanzasyonu Otomatik her türlü yük
Ayarlanabilir % 0...300
Gerilim/frekans oranında (2 veya 5 puan) geçerli değil
anahtarlama frekansı 2...16 kHz ayarlanabilir
4...16 kHz değer kaybı faktörü ile
nominal anahtarlama frekansı 4 kHz
durana kadar frenleme DC enjeksiyon ile
Fren kesici entegre Doğru
hat akımı 7,8 A -de 200 V (Ağır şart)
6,6 A -de 240 V (Ağır şart)
Maksimum Giriş Akımı 7,8 A
Maksimum çıkış voltajı 240 V
görünen güç 1,6 kVA -de 240 V (Ağır şart)
Şebeke frekansı 50...60 Hz
Bağıl simetrik ağ frekansı toleransı 5 %
muhtemel hat Isc 1 kA
Yüksek aşırı yükte temel yük akımı 1,5 A
W cinsinden güç dağılımı Kendinden soğutmalı: 33,0 W -de 200 V 4 kHz
Güvenlik fonksiyonu Güvenli Yön (SDI) ile Doğru
Güvenlik fonksiyonu ile Güvenli Çalışma Durdurma (SOS) Yanlış
Güvenlik fonksiyonu Güvenli Konum (SP) ile Yanlış
Güvenlik fonksiyonu ile Güvenli programlanabilir lojik Yanlış
Güvenlik fonksiyonu ile Güvenli Hız İzleyici (SSM) Yanlış
Güvenlik fonksiyonu Güvenli Durdurma 1 (SS1) ile Yanlış
Sft fct Güvenli Durdurma 2 (SS2) ile Doğru
Güvenlik fonksiyonu ile Güvenli tork kapalı (STO) Yanlış
Kapalı göstergeli Doğru
Güvenlik fonksiyonu ile Güvenli fren yönetimi (SBC/SBT) Yanlış
Güvenlik fonksiyonu ile Güvenli Sınırlı Konum (SLP) Yanlış
koruma tipi Giriş faz kesmeleri: sürücü
Çıkış fazları ve toprak arasındaki aşırı akım: sürücü
Aşırı ısınmaya karşı koruma: sürücü
Motor fazları arasındaki kısa devre: sürücü
Termal koruma: sürücü
Genişlik 72,0 mm
Yükseklik 143,0 mm
Derinlik 138,0 mm
Ürün ağırlığı 1,1 kg
Ortam
Çalışma konumu Dikey +/- 10 derece
Ürün sertifikaları CE
ATEX
NOM
GOST
EAC
RCM
KC
İşaretleme CE
ATEX
UL
CSA
EAC
RCM
Standartlar IEC 61800-5-1
elektromanyetik uyumluluk Elektrostatik deşarj bağışıklık testi seviye 3 'e uygunIEC 61000-4-2
Yayılmalı, radyo frekansı elektromanyetik alan bağışıklık testi seviye 3 'e uygunIEC 61000-4-3
Elektrik hızlı geçici/patlama bağışıklık testi seviye 4 'e uygunIEC 61000-4-4
1,2/50 µs - 8/20 µs kesinti bağışıklık testi seviye 3 'e uygunIEC 61000-4-5
Iletimli radyo frekansı bağışıklık testi seviye 3 'e uygunIEC 61000-4-6
Gerilim düşüşleri ve kesintileri bağışıklık testi 'e uygunIEC 61000-4-11
Çevre sınıfı (çalışma sırasında) IEC 60721-3-3'e göre sınıf 3C3
IEC 60721-3-3'e göre sınıf 3S2
Darbe etkisi altında maksimum hızlanma (çalışma sırasında) 150 m/sn² 11 ms'de
Titreşimsel stres altında maksimum hızlanma (çalışma sırasında) 10 m/sn² 13...200 Hz'de
Titreşimli yük altında maksimum sapma (çalışma sırasında) 2...13 Hz'de 1,5 mm
İzin verilen bağıl nem (depolama sırasında) EN 60721-3'e göre sınıf 3K5
aşırı gerilim kategorisi III
düzenleme döngüsü Ayarlanabilir PID regülatör
hız doğruluğu Nominal kaymanın +/- % 10'u 0,2 Tn - Tn
kirletme derecesi 2
Pil tasarım ömrü -25…70 °C
çalışma için ortam hava sıcaklığı -10…50 °C olmadan
50…60 °C değer kaybı faktörü ile
Depolama ortam koşulları -25…70 °C
Paketleme üniteleri
Unit Type of Package 1 PCE
Number of Units in Package 1 1
Package 1 Height 11,500 cm
Package 1 Width 18,700 cm
Package 1 Length 19,000 cm
Package 1 Weight 1,339 kg
Unit Type of Package 2 P06
Number of Units in Package 2 45
Package 2 Height 75,000 cm
Package 2 Width 60,000 cm
Package 2 Length 80,000 cm
Package 2 Weight 72,895 kg
