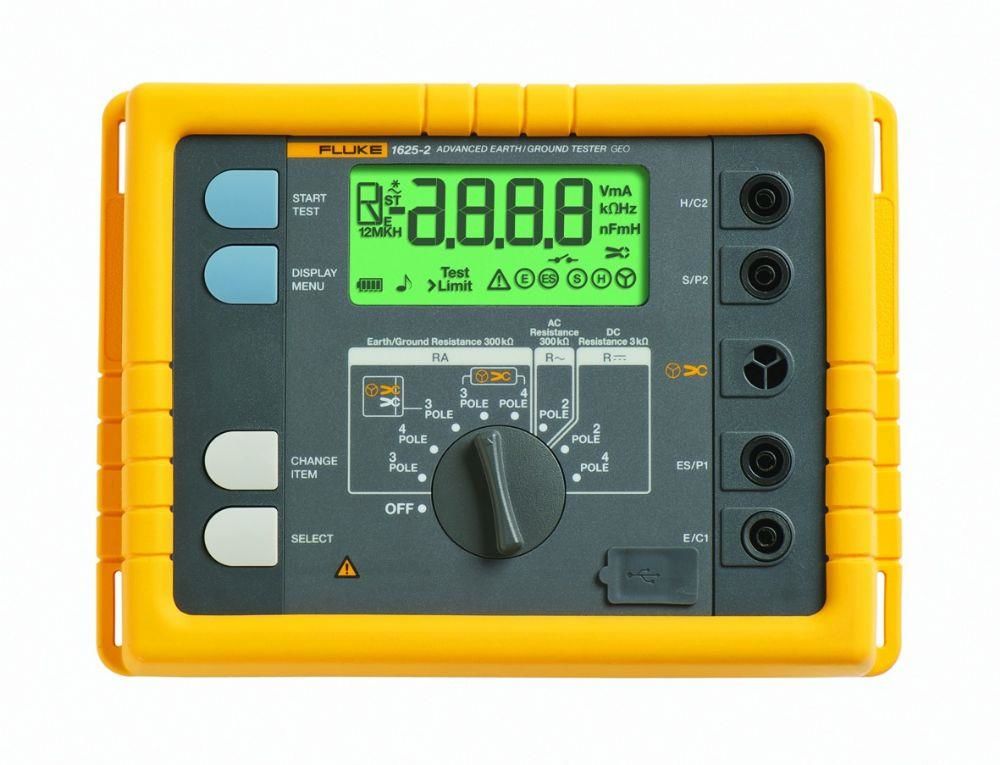

Fluke 1625-2 - Topraklama Test Cihazı
Fluke 1625-2 - Topraklama Test Cihazı
Ürün Kodu : Fluke 1625-2
Garanti Süresi : 24 Ay
Fluke 1625-2 GEO Topraklama Test Cihazı, USB portu üzerinden veri saklama ve indirme özellikleri sunar.Birinci sınıf aksesuarlar, test işlemini kolaylaştırır ve test süresini kısaltır.
• 3 ve 4 kutuplu Potansiyel Düşüşü, topraklama dirençli devre testi
• 4 kutuplu Toprak Özgül Direnci testi
• 1 pens kullanılarak seçmeli topraklama çubuğu testi
• 2 pens kullanılarak kazıksız topraklama çubuğu testi
• Dış mekanda kullanım için IP56 dereceli
• Sağlam taşıma çantası
• USB ile veri saklama ve veri aktarımı
Test cihazı, ayrıca kullanım kolaylığı da sunar. Test cihazı, her testte bağlanması gereken kazıklar veya pensler konusunda bilgi verir. Ayrıca büyük döner anahtarı elinizde elpen olduğunda bile kullanabilirsiniz.
Kazıksız Test
Fluke 1625 ve -2 topraklama test cihazı, yalnızca penslerden yararlanarak topraklama devresi dirençlerini ölçebilir. Bu test yönteminde, topraklama çubuğunun etrafına iki pens yerleştirilir ve her bir pens test cihazına bağlanır. Hiçbir topraklama kazığı kullanılmaz. Penslerden biri bilinen, sabit düzeyde bir gerilimi tetiklerken diğer pens de akımı ölçer. Ardından test cihazı otomatik olarak topraklama çubuğunun direncini belirler. Bu test yöntemi, yalnızca test edilen bina veya yapı için bağlı bir topraklama sistemi varsa sonuç verir; ancak çoğu bina veya yapı bu özelliğe zaten sahiptir. Toprağa giden tek bir yol varsa birçok konut uygulamasında olduğu gibi Kazıksız yöntem kabul edilebilir bir değer sağlamaz. Bu durumda Potansiyel Düşüşü test yönteminin kullanılması gerekir.
Kazıksız testte, topraklama çubuğunun bağlantısının kesilmesine gerek yoktur. Bağlı topraklama sistemi test boyunca bozulmadan bırakılabilir. Sisteminizdeki her bir topraklama çubuğu için kazık yerleştirerek ve bağlantı yaparak zaman harcanan günler geride kaldı; bu ürün sayesinde zamandan büyük ölçüde tasarruf edeceksiniz. Ayrıca binaların içinde, elektrik direklerinin üzerinde veya toprağa ulaşamadığınız her yerde olmak üzere daha önce tahmin bile edemediğiniz yerlerde topraklama testleri gerçekleştirebilirsiniz.
Eksiksiz Test Cihazı
Fluke 1625-2 dört topraklama ölçümü tipini de gerçekleştirebilmesiyle eşsiz bir topraklama test cihazıdır.
• 3 ve 4 Kutuplu Potansiyel Düşüşü (kazıklar kullanılarak)
• 4 Kutuplu Toprak Özgül Direnci testi (kazıklar kullanılarak)
• Seçmeli test (1 pens ve kazıklar kullanılarak)
• Kazıksız test (sadece 2 pens kullanılarak)
| Model | Açıklama |
| 1625-2 | İçindekiler: GEO Topraklama Test Cihazı Kullanım Kılavuzu Piller Hızlı Başvuru Kılavuzu USB Kablosu |
| Aksesuar Setleri | |
| ES-162P3-2 | 3 Kutuplu Ölçüm için Kazık Seti |
| ES-162P4-2 | 4 Kutuplu Ölçüm için Kazık Seti |
| Akım Pensleri | |
| EI-162AC | Klipsli Akım Transformatörü (İndüktörlü) |
| EI-162X | Klipsli Akım Transformatörü (Sensörlü), Blendajlı Kablo Seti ile birlikte |
| EI-1623 | Seçmeli/Kazıksız Pens Seti |
| EI-162BN | 320 mm (12,6 inç) Ayrık Çekirdekli Transformatör |
| Kablolar ve Donanım | |
| Kablo Makarası 25 M BL | Topraklama Kablosu Makarası 25 m |
| Kablo Makarası 25 M GR | Topraklama Kablosu Makarası 25 m |
| Kablo Makarası 50 M RD | Topraklama Kablosu Makarası 50 m |
| Parazit gerilimi ölçümü dc + ac (U ST) | |
| Hata limiti ölçümü: yöntem | Tam dalga doğrultması |
| Ölçüm aralığı | 1 V - 50 V |
| Ekran aralığı | 0,0 V - 50 V |
| Çözünürlük | 0,1 V |
| Frekans aralığı | dc/ac 45 Hz - 400 Hz sinüs |
| Hassaslık | ± (değerin %5`i + 5 basamak) |
| Ölçüm sırası | Yaklaşık Saniyede 4 ölçüm |
| Dahili direnç | Yaklaşık 1,5 MΩ |
| Maks. aşırı yük | U rms = 250 V |
| Parazit Frekans Ölçümü (F) | |
| Hata limiti ölçümü: yöntem | Parazit gerilimin titreme süresi ölçümü |
| Ölçüm aralığı | 6,0 Hz - 400 Hz |
| Ekran aralığı | 16,0 Hz - 299,9 Hz - 999 Hz |
| Çözünürlük | 0,1 Hz - 1 Hz |
| Aralık | 1 V - 50 V |
| Hassaslık | ± (değerin %1`i + 2 basamak) |
| Topraklama Direnci (RE) | |
| Ölçüm yöntemi | IEC61557-5`e göre prob ile akım ve gerilim ölçümü |
| Açık devre gerilimi | 20/48 V, ac |
| Kısa devre akımı | 250 mA ac |
| Frekans ölçümü | 94, 105, 111, 128 Hz; manuel veya otomatik olarak seçilir. (AFC) 55 Hz; R* fonksiyonunda |
| Gürültü reddetme | 120 dB (16 2/3 , 50 , 60, 400 Hz) |
| Maks. aşırı yük | U rms = 250 V |
| Genel | |
| Bellek | USB portu üzerinden erişilebilen ve 1500 kayda kadar saklayabilen dahili bellek depolama |
| Ölçüm fonksiyonu | Parazit gerilim ve frekans; 3 ve 4 kutuplu topraklama direnci, klipsli akım transformatörü ile veya olmadan; ac ile 2 kutuplu; dc ile 2 ve 4 kutuplu direnç |
| Ekran | 4 basamaklı (2999 Basamaklı); geliştirilmiş görüş sağlayan 7 bölümlü sıvı kristal ekran |
| Çalıştırma | Merkezi döner anahtar ve fonksiyon tuşları |
| Sıcaklık Aralığı | |
| Çalışma sıcaklığı | -10°C ile 50°C |
| Depolama sıcaklığı | -30°C ile 60°C |
| Sıcaklık katsayısı | ± değerin %0,1`i/°C <18°C >28°C |
| Koruma tipi | EN60529`a göre kutu için IP56, pil yuvası kapağı için IP40 |
| Maks. gerilim | Uyarı – "pens" soketi, E, ES, S veya H soketine takılmalıdır |
| U rms = 0 V | |
| E, ES, S veya H soketleri herhangi bir kombinasyonla birbirlerine takılmalıdır, maks U rms = 250 V (yanlış kullanım için) | |
| Güvenlik | Çift ve/veya güçlendirilmiş yalıtım ile koruma. Maks. IEC61010-1`e göre 50 V topraklama. 300V CAT III, Kirlilik derecesi 2 |
| Kalite standardı | DIN ISO 9001’e uyacak şekilde geliştirilmiş, tasarlanmış ve üretilmiştir |
| Harici alan etkisi | DIN 43780 (8/76) ile uyumludur |
| Yardımcı güç | 6 x 1,5 V alkalin (IEC LR6 veya tip AA) |
| Pil ömrü | IEC LR6 /tip AA ile: tip 3000 ölçüm (R E+R H ≤ 1 kΩ) |
| IEC LR6 /tip AA ile: tip 6000 ölçüm (R E + R H > 10 kΩ) | |
| Boyutlar (GxYxD) | 250 mm x 133 mm x 187 mm |
| Ağırlık | Aksesuarlar olmadan ≤ 1,1 kg Taşıma kutusundaki aksesuarlar ve piller dahil 7,6 kg |
| Kutu malzemesi | Polyester |
Ürün siparişi vermeden önce firmamız ile iletişime geçiniz. Verilen siparişler 4-5 iş günü süresinde işleme alınacaktır.
Pazar günü kargo çıkışımız yoktur.
Ürünler paketlenmeden önce kalite kontrolden geçirilmektedir. Ürün türüne göre balonlu naylon ile çok kat sarılarak bantlanmaktadır.
Bu Fluke ürününün malzeme ve işçilik arıza bakımı satın alıma tarihinden sonra bir yıl ücretsizdir. Bu garanti, sigortaları, tek kullanımlık pilleri veya kaza, ihmal, yanlış kullanım, değişiklik yapma, kirlilik veya anormal çalışma ve kullanım koşullarını kapsamaz. Bu ürünün satıcılarının, Fluke adına başka herhangi bir garanti verme yetkisi yoktur. Garanti süresi boyunca servisten faydalanabilmek, iadeyle ilgili yetkili belge alabilmek için en yakın Fluke yetkili servis merkeziyle irtibata geçin, daha sonra ürünü sorunun açıklamasıyla beraber Servis Merkezi'ne gönderin.
