Fluke 1623-2 Topraklama Test Cihazı Seti
Fluke 1623-2 Topraklama Test Cihazı Seti
Ürün Kodu : Fluke 1623-2 Kit
Garanti Süresi : 24 Ay
Fluke 1623-2 GEO Topraklama Test Cihazı, USB portu üzerinden veri saklama ve indirme özellikleri sunar. Birinci sınıf aksesuarlar, test işlemini kolaylaştırır ve test süresini kısaltır.
3 ve 4 kutuplu Potansiyel Düşüşü, topraklama dirençli devre testi
4 kutuplu Toprak Özgül Direnci testi
1 pens kullanılarak seçmeli topraklama çubuğu testi
2 pens kullanılarak kazıksız topraklama çubuğu testi
Dış mekanda kullanım için IP56 dereceli
Sağlam taşıma çantası
USB ile veri saklama ve veri aktarımı
Test cihazı, ayrıca kullanım kolaylığı da sunar. Test cihazı, her testte bağlanması gereken kazıklar veya pensler konusunda bilgi verir. Ayrıca büyük döner anahtarı elinizde eldiven olduğunda bile kullanabilirsiniz.

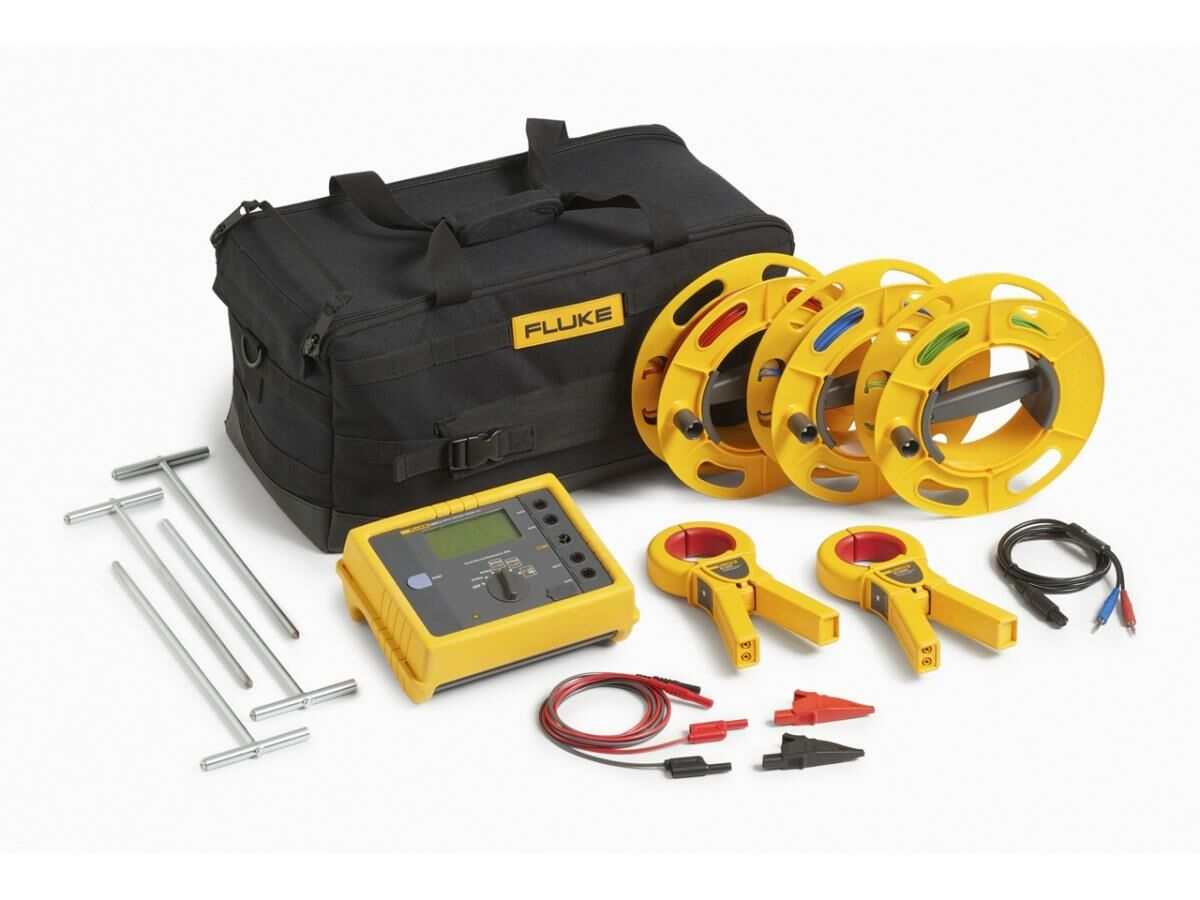

1623-2 GEO Topraklama Test Cihazı Seti
- Fluke ES-162P3-2 3-Pole Stake Kit
- Kablo Makarası 25 M BL
- Kablo Makarası 25 M GR
- Kablo Makarası 50 M RD
- EI-1623 Seçmeli/Kazıksız Pens Seti
- EI-162AC Klipsli Akım Transformatörü (İndüktörlü)
- EI-162BN 320 mm Ayrık Çekirdekli Transformatör
- EI-162X Klipsli Akım Transformatörü (Sensörlü), Blendajlı Kablo Seti ile birlikte
| Ayrıntılı Teknik Özellikler | |
| Genel | |
| Ekran:1999 basamaklı LCD | Özel semboller içeren ekran; basamak yüksekliği 25 mm, floresan arkadan aydınlatma |
| Kullanıcı arabirimi | Tek TURN and START (Döndür ve Başlat) düğmesi konseptiyle anında ölçüm. Tek işletim elemanı döner anahtar ve START (Başlat) düğmesidir |
| Sağlam, su ve toz geçirmez | Cihaz, sert ortam koşullarına göre tasarlanmıştır (lastik koruyucu kılıf, IP56) |
| Bellek | USB portu üzerinden erişilebilen ve 1500 kayda kadar saklayabilen dahili bellek depolama |
| Sıcaklık Aralığı | |
| Çalışma sıcaklığı | -10°C ila 50°C (14°F ila 122°F) |
| Depolama sıcaklığı | -30°C ila 60°C (-22°F ila 140°F) |
| Sıcaklık katsayısı | ± değerin %0,1'i/°C <18°C >28°C |
| Yapısal hata | Referans sıcaklık aralığını ifade eder ve 1 yıl süreyle garantilidir |
| Çalışma hatası | Çalışma sıcaklığı aralığını ifade eder ve 1 yıl süreyle garantilidir |
| İklim sınıfı | C1 (IEC 654-1), -5°C - +45°C (23°F - +115°F), %5 - %95 RH |
| Koruma tipi | EN60529'a göre kutu için IP56, pil yuvası kapağı için IP40 |
| Güvenlik | Çift ve/veya güçlendirilmiş yalıtım ile koruma. Maks. 50 V topraklama. IEC61010-1: 300V CAT II, Kirlilik derecesi 2 |
| EMC (emisyon bağışıklığı) | IEC61326-1: Taşınabilir |
| Kalite sistemi | DIN ISO 9001’e uygun olarak geliştirilmiş, tasarlanmış ve üretilmiş |
| Harici gerilim | V harici, maks. = 24 V (dc, ac < 400 Hz), daha yüksek değerler için ölçüm yasaklanmıştır |
| V harici reddetme | > 120 dB (162⁄3, 50, 60, 400 Hz) |
| Ölçüm süresi | Tipik 6 saniye |
| Maks. aşırı yük | 250 V rms (yanlış kullanım için) |
| Yardımcı güç | 6 x 1,5 V Alkalin (tip AA LR6) |
| Pil ömrü | Tipik > 3000 ölçüm |
| Boyutlar (GxYxD) | 250 mm x 133 mm x 187 mm (9,75 inç x 5,25 inç x 7,35 inç) |
| Ağırlık | Piller dahil 1,1 kg (2,43 lb) Taşıma kutusundaki aksesuarlar ve piller dahil |
| 7,6 kg (16,8 lb) | |
| RA 3 Kutuplu Topraklama Direnci Ölçümü (IEC 1557-5) | |
| Anahtar konumu | R A 3 kutuplu |
| Çözünürlük | 0,001 Ω ila 10 Ω |
| Ölçüm aralığı | 0,020 Ω ila 19,99 kΩ |
| Hassaslık | ± (değerin %2'si + 3 basamak) |
| Çalışma hatası | ± (değerin %5'i + 3 basamak) |
| Ölçüm İlkesi: Akım ve Gerilim Ölçümü | |
| Ölçüm gerilimi | Vm = 48 V ac |
| Kısa devre akımı | > 50 mA |
| Frekans ölçümü | 128 Hz |
| Prob direnci (R S) | Maks 100 kΩ |
| Yardımcı topraklama elektrodu direnci (R H) | Maks 100 kΩ |
| Ek R H ve R hatasıS | R H[kΩ]•••R S[kΩ]/R A[Ω]•••%0,2 |
| Hata göstergesi ile R S ve R H'nin izlenmesi. | |
| Otomatik aralık seçimi. | |
| Akım pensinden geçen akım çok düşükse ölçüm gerçekleştirilmez. | |
| R A 4 Kutuplu Topraklama Direnci Ölçümü (IEC 1557-5) | |
| Anahtar konumu | R A 4 kutuplu |
| Çözünürlük | 0,001 Ω ila 10 Ω |
| Ölçüm aralığı | 0,020 Ω ila 19,99 kΩ |
| Hassaslık | ± (değerin %2'si + 3 basamak) |
| Çalışma hatası | ± (değerin %5'i + 3 basamak) |
| Ölçüm İlkesi: Akım ve Gerilim Ölçümü | |
| Ölçüm gerilimi | Vm = 48 V ac |
| Kısa devre akımı | > 50 mA |
| Frekans ölçümü | 128 Hz |
| Prob direnci (R S +R ES) | Maks 100 kΩ |
| Yardımcı topraklama elektrodu direnci (R H) | Maks 100 kΩ |
| Ek R H ve R hatasıS | R H[kΩ]•••R S[kΩ]/R A[Ω]•••%0,2 |
| Hata göstergesi ile R S ve R H'nin izlenmesi. | |
| Otomatik aralık seçimi. | |
| Akım Pensi ile RA 3 Kutuplu Seçmeli Topraklama Direnci Ölçümü (Pens ile A R) | |
| Anahtar konumu | R A Pens ile 3 kutuplu |
| Çözünürlük | 0,001 Ω ila 10 Ω |
| Ölçüm aralığı | 0,020 Ω ila 19,99 kΩ |
| Hassaslık | ± (değerin %7'si + 3 basamak) |
| Çalışma hatası | ± (değerin %10'u + 5 basamak) |
| Ölçüm İlkesi: Akım/Gerilim Ölçümü (Harici Akım Pensi ile) | |
| Ölçüm gerilimi | Vm = 48 V ac |
| Kısa devre akımı | > 50 mA |
| Frekans ölçümü | 128 Hz |
| Prob direnci (R S) | Maks 100 kΩ |
| Yardımcı topraklama elektrodu direnci (R H) | Maks 100 kΩ |
| Hata göstergesi ile R S ve R H'nin izlenmesi. | |
| Otomatik aralık seçimi. | |
| Akım pensinden geçen akım çok düşükse ölçüm gerçekleştirilmez. | |
| Akım Pensi ile RA 4 Kutuplu Seçmeli Topraklama Direnci Ölçümü (Pens ile A R) | |
| Anahtar konumu | R A Pens ile 4 kutuplu |
| Çözünürlük | 0,001 Ω ila 10 Ω |
| Ölçüm aralığı | 0,020 Ω ila 19,99 kΩ |
| Hassaslık | ± (değerin %7'si + 3 basamak) |
| Çalışma hatası | ± (değerin %10'u + 5 basamak) |
| Ölçüm İlkesi: Akım/Gerilim Ölçümü (Harici Akım Pensi ile) | |
| Ölçüm gerilimi | Vm = 48 V ac |
| Kısa devre akımı | > 50 mA |
| Frekans ölçümü | 128 Hz |
| Prob direnci (R S) | Maks 100 kΩ |
| Yardımcı topraklama elektrodu direnci (R H) | Maks 100 kΩ |
| Hata göstergesi ile R S ve R H'nin izlenmesi. | |
| Otomatik aralık seçimi. | |
| Akım pensinden geçen akım çok düşükse ölçüm gerçekleştirilmez. | |
| Kazıksız Topraklama Devresi Ölçümü (2 Pens) | |
| Anahtar konumu | R A 2 pens ile 4 kutuplu |
| Çözünürlük | 0,001 Ω ila 10 Ω |
| Ölçüm aralığı | 0,020 Ω ila 19,99 kΩ |
| Hassaslık | ± (değerin %7'si + 3 basamak) |
| Çalışma hatası | ± (değerin %10'u + 5 basamak) |
| Ölçüm İlkesi: İki Akım Transformatörü Kullanılarak Kapalı Devrelerde Kazıksız Direnç Ölçümü | |
| Ölçüm gerilimi | Vm = 48 V ac |
| Frekans ölçümü | 128 Hz |
| Parazit akımı (I HARİCİ) | Maks. I HARİCİ = 10 A (ac) (R A < 20 Ω) |
| Maks. I HARİCİ = 2 A (ac) (R A > 20 Ω) | |
| Otomatik aralık seçimi. | |
| Kazıksız topraklama devresi ölçümleriyle ilgili bilgiler, yalnızca belirtilen minimum uzaklıkta önerilen akım pensleriyle birlikte kullanıldığında geçerlidir. | |
Fluke 1623-2 dört topraklama ölçümü tipini de gerçekleştirebilmesiyle eşsiz bir topraklama test cihazıdır.
3 ve 4 Kutuplu Potansiyel Düşüşü (kazıklar kullanılarak)
4 Kutuplu Toprak Özgül Direnci Testi (kazıklar kullanılarak)
Seçmeli Test (1 pens ve kazıklar kullanılarak)
Kazıksız Test (sadece 2 pens kullanılarak)
